朋友们大家好，我是大俵哥，刚刚做了一个课件，给零基础的朋友讲一下交流接触器的接线。都是实物图，所以一看就懂，一起来学习一下吧。

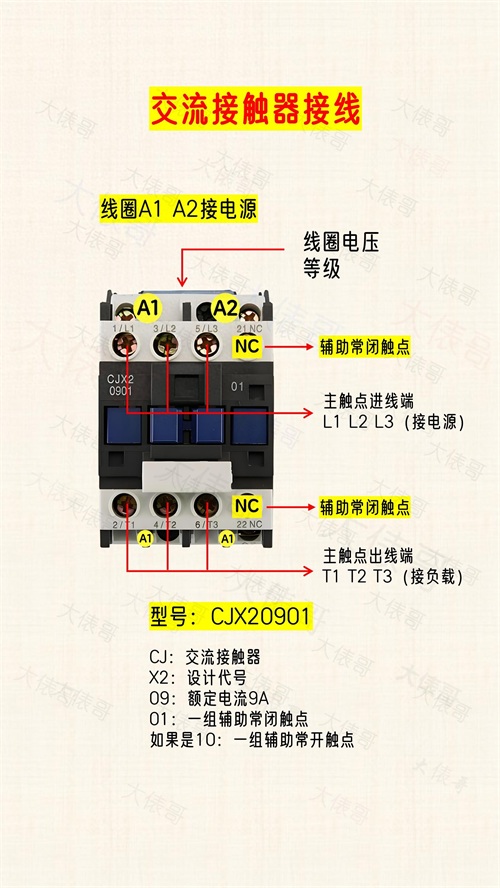

交流接触器的触点分为三部分：主触点、辅助触点、线圈触点A1和A2。

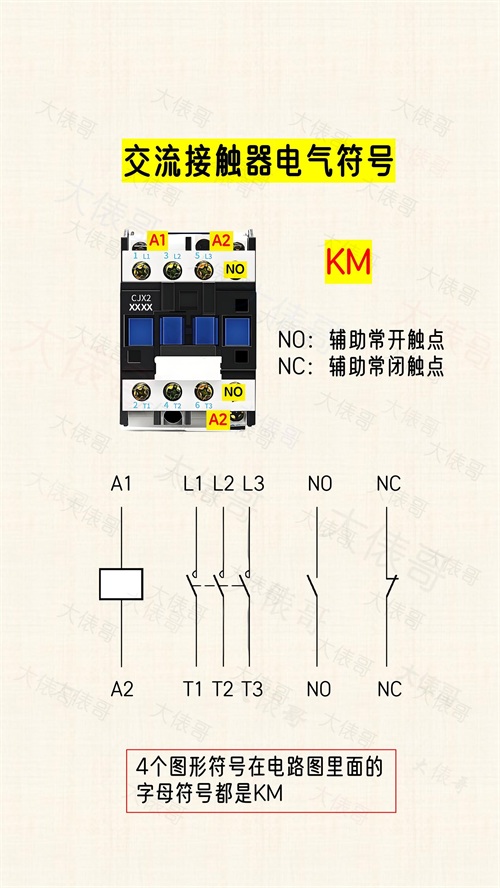

认识交流接触器的电气符号：字母符号是KM，图形符号有4个，如图所示，在电路图里的字母符号都是KM，这四个图形符号分别对应交流接触器的线圈、主触点、辅助常开触点、辅助常闭触点。

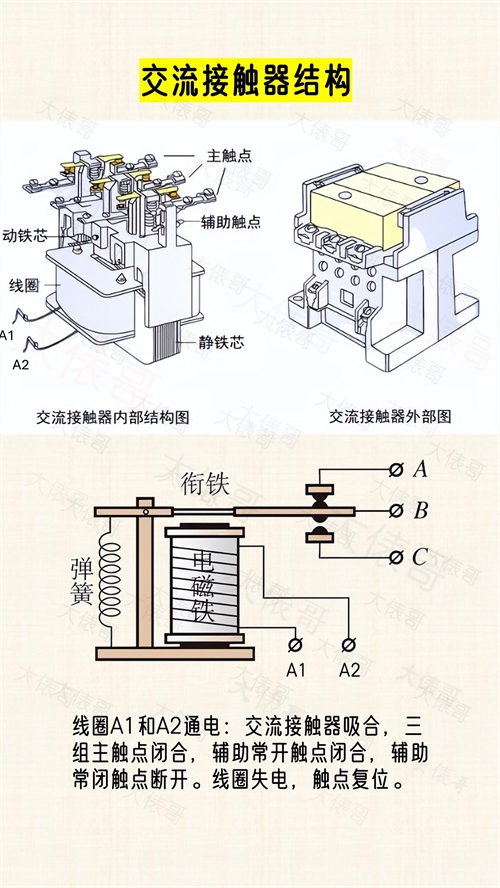

交流接触器的结构包含：动铁芯、静铁芯、主触点、辅助触点、线圈触点。工作原理是电磁感应原理，线圈通电时产出电磁吸力，吸引衔铁下移，带动触点动作。线圈失电时，在弹簧的作用下复位。

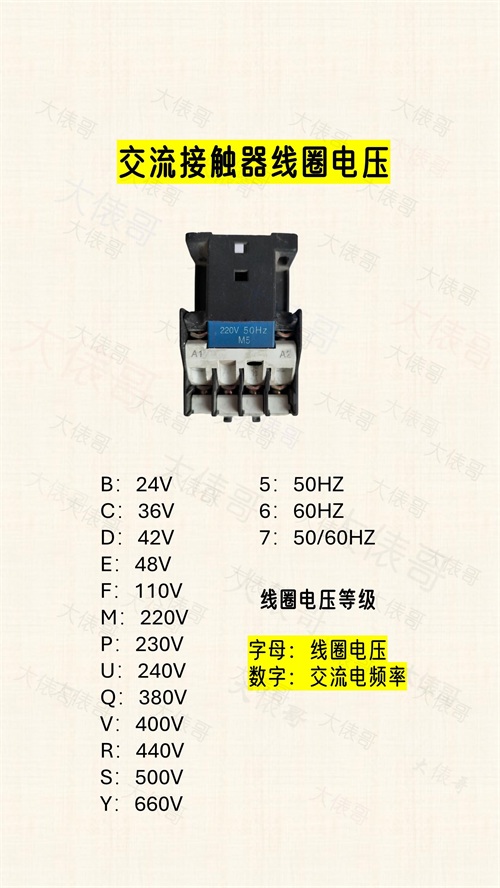

线圈电压有多种，接线的时候一定要注意看上面的标注。如图所示，字母对应线圈的电压等级，数字对应交流电的频率，比如我们常见的M5，就是接交流220V电源，Q5就接交流380V电源。

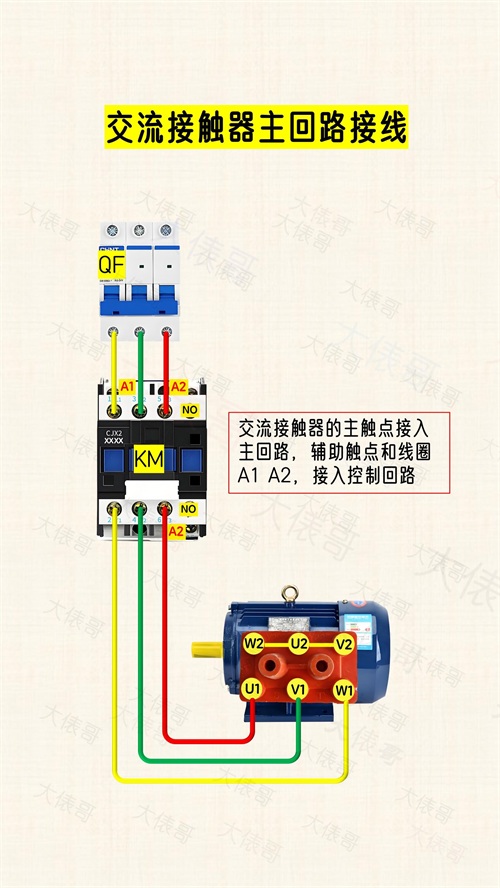

三相电源黄绿红对应三条火线，交流接触器的主触点只接入主回路，辅助触点和线圈触点接入控制回路。

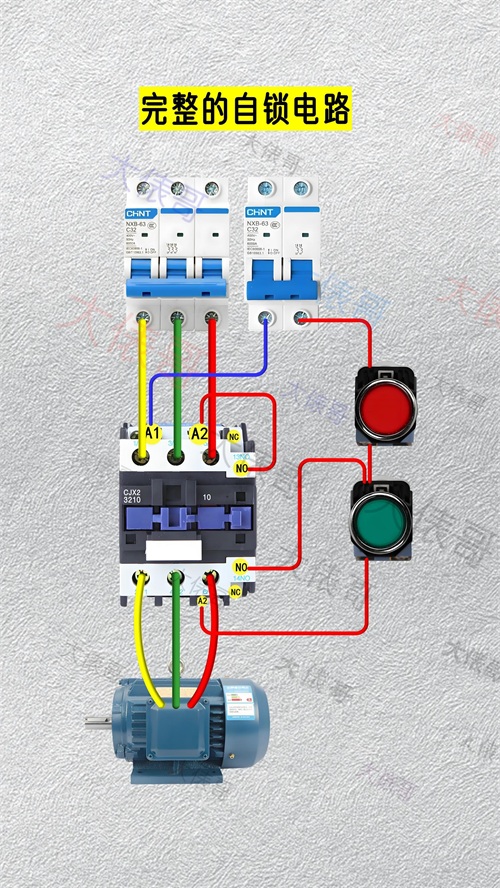

这就是最常见的自锁电路，也是最普遍应用的电动机的启停控制，也叫起保停电路。需要用到接触器的辅助常开触点，接线技巧：把启动按钮的常开触点和交流接触器的辅助常开触点并联，接触器吸合，辅助常开触点闭合。通过自身的辅助常开点持续给线圈供电形成自锁，按下红色停止按钮，接触器失电。

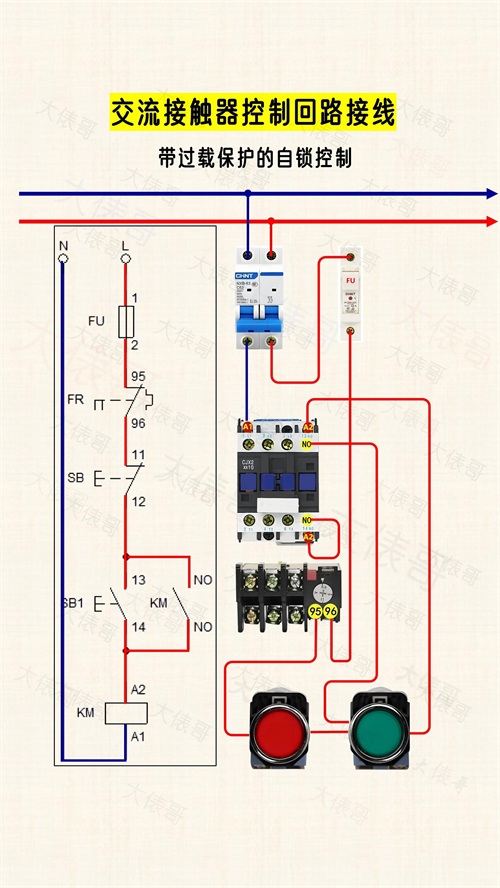

这个是带过载保护的自锁电路，增加了一个热过载继电器。接线技巧：把热过载继电器的常闭触点95-96串联到控制回路中，电动机过载时，95-96断开，控制回路失电，然后主回路也会断电。
