开关怎么接线——单控电灯开关接线法：

首先将零线直接从灯头部分穿过去，然后将零线放置在开关中心点上。然后将开关两头用其他电线连起来。在出线的时候，一个连接在220v的中心点上，另一个直接连接到开关上。完成以后，通好电看看开关是否能够正常工作。

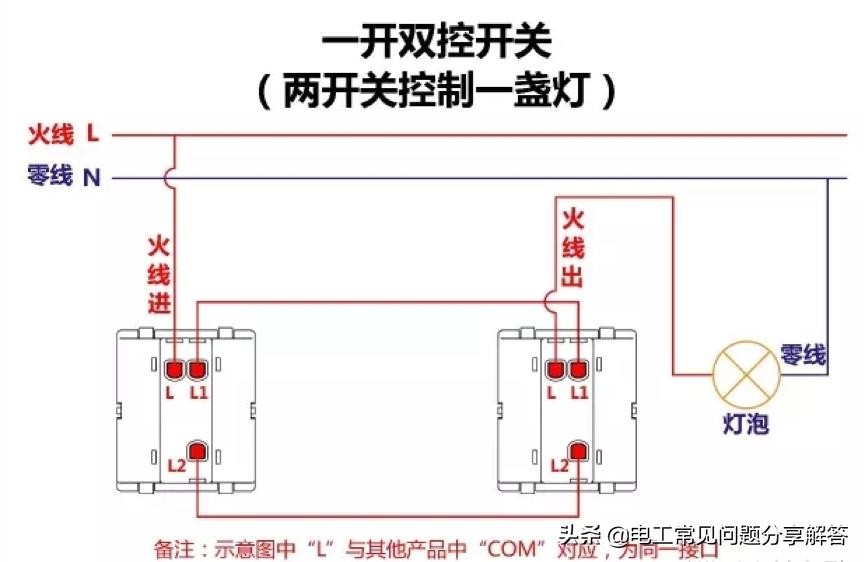

二、开关怎么接线——双控电灯开关接线法：

首先确定好双控开关中心点，然后并联好左右两个开关，一个开关接上火线，一个开关就直接连接控制线上。这个时候要注意开关之间的火线与零线是否正确连接，最好通电测试下电路是否正确，再看看灯具是否实现双控。但是要提醒大家，这类控制方式有安全隐患，特别容易导致跳闸现象，甚至引起整个线路问题。

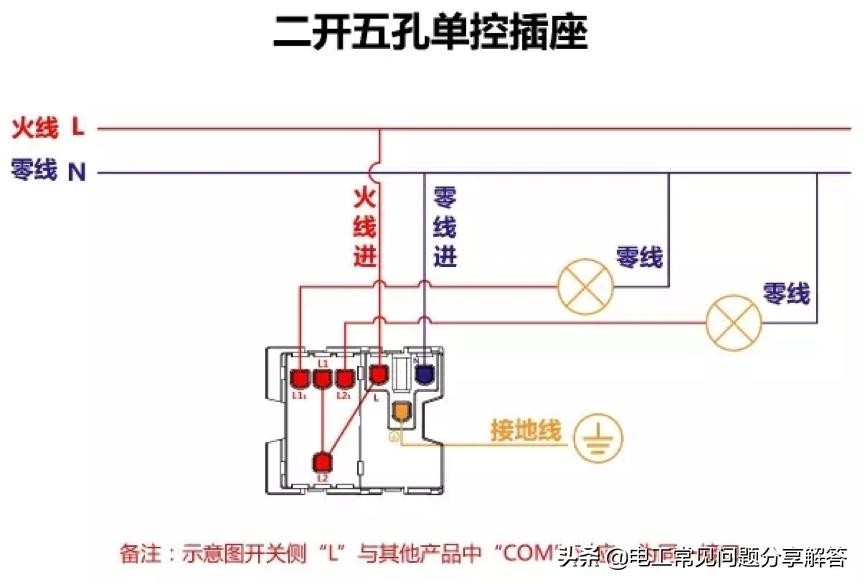

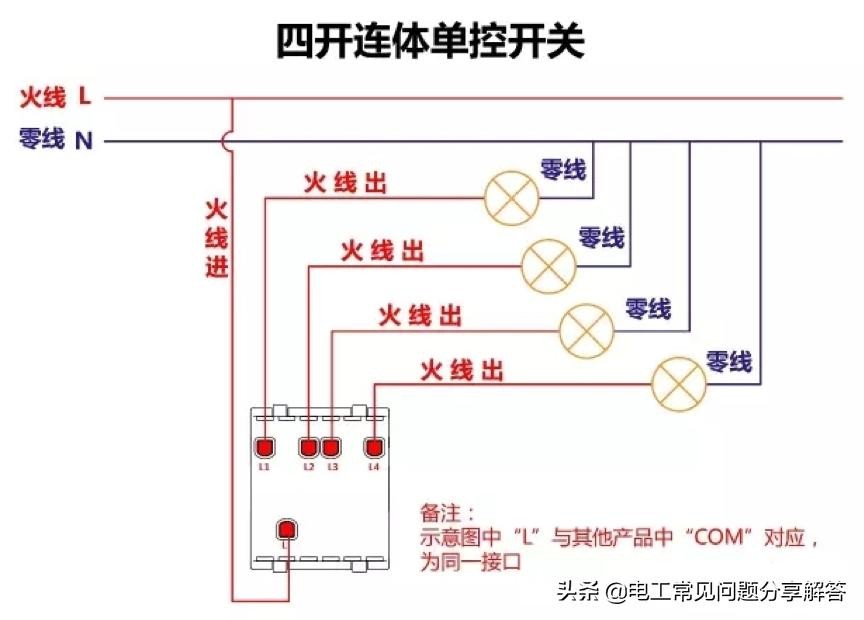

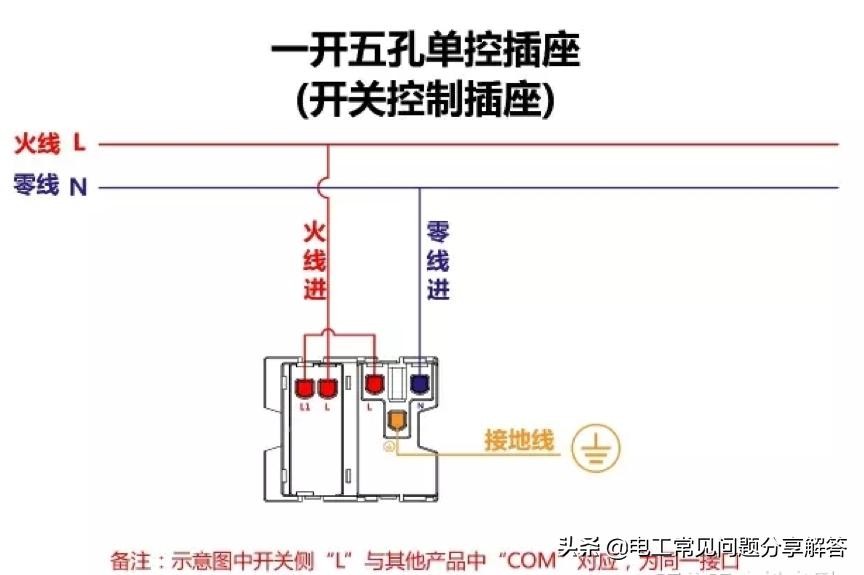

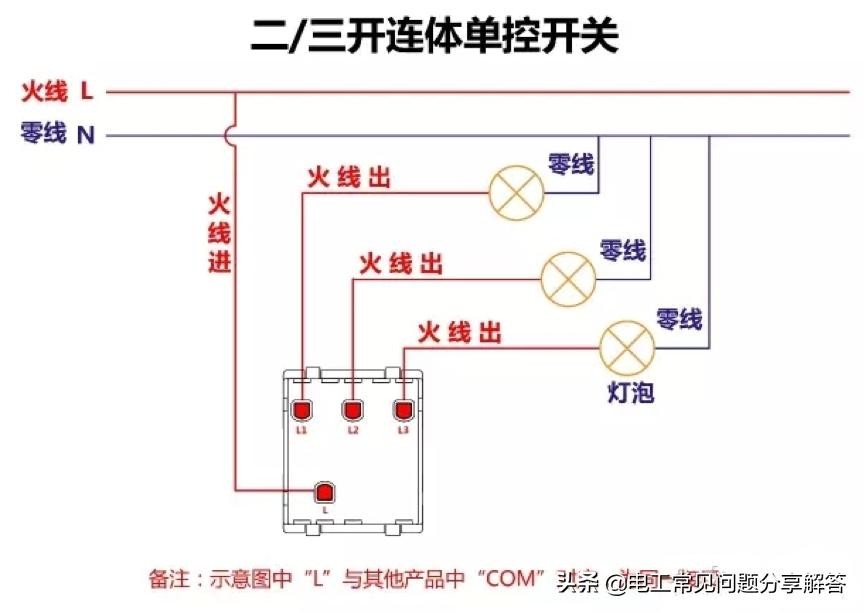

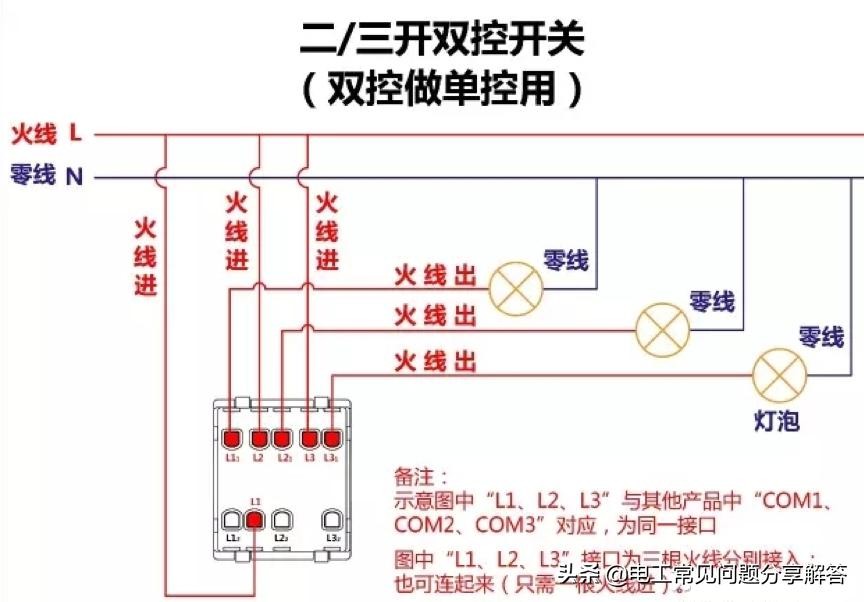

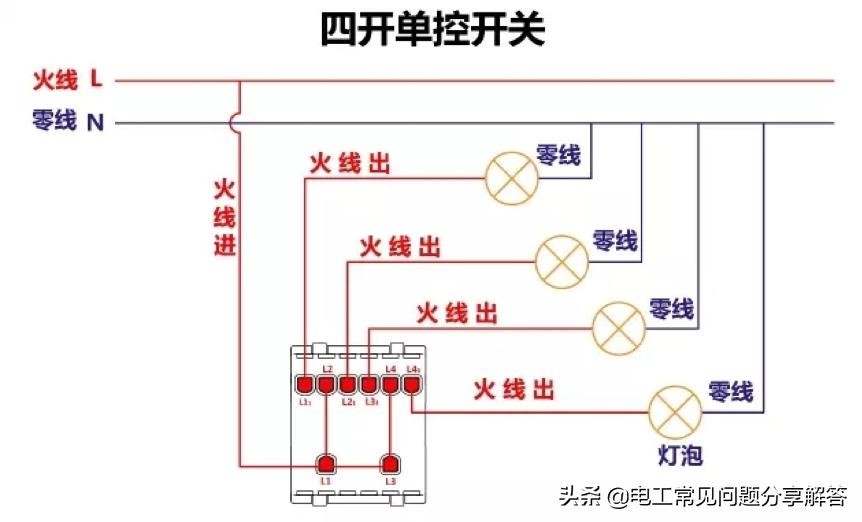

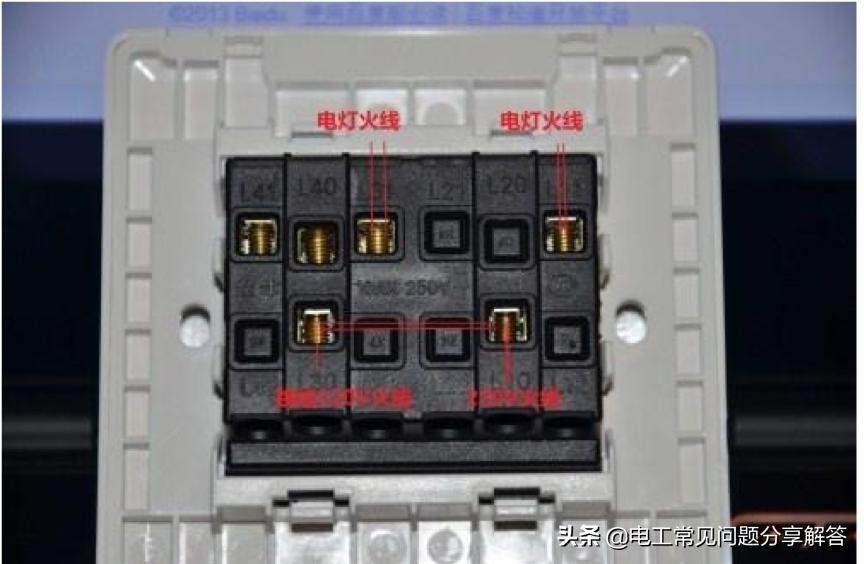

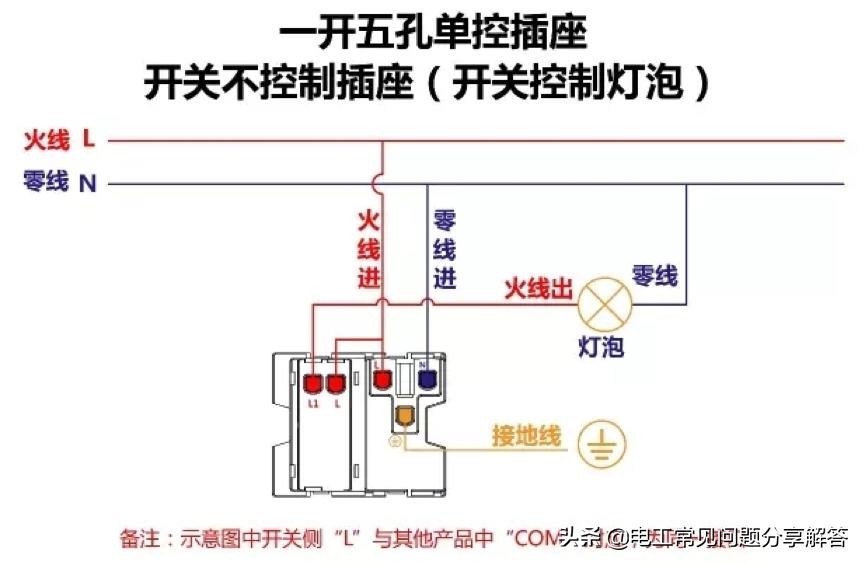

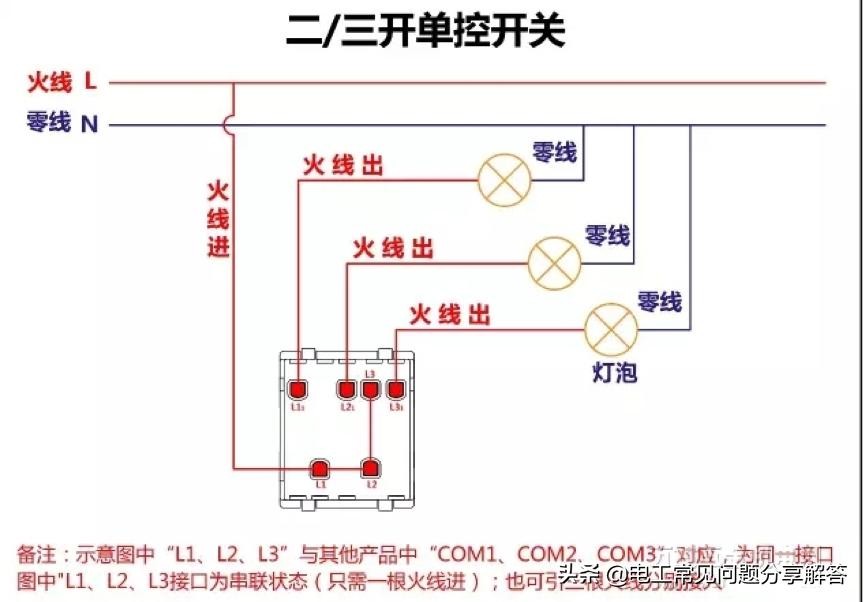

17种开关类型接线方法图解

1.电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

2.接线图目的是指导我们接线安装、方便日后维护、快速查找故障。

3.怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。看懂接线图先得了解接线图的绘制规则和内容。

4.接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。

想要了解更多电工知识的可以点一下关注，每天为大家分享最新的电工知识！
